Stein- und Betonspaltzylinder C10S

Stein- und Beton-
spaltzylinder
C10S

1

2

3

4

5

6

Stein- und Beton-
spaltzylinder
C10S

1

Spaltrichtung vorherbestimmbar

Über das Steuerventil am oberen Handgriff, ist die Spaltrichtung und der Spaltverlauf präzise bestimmbar.

2

Hydraulikschläuche mit Berstschutz

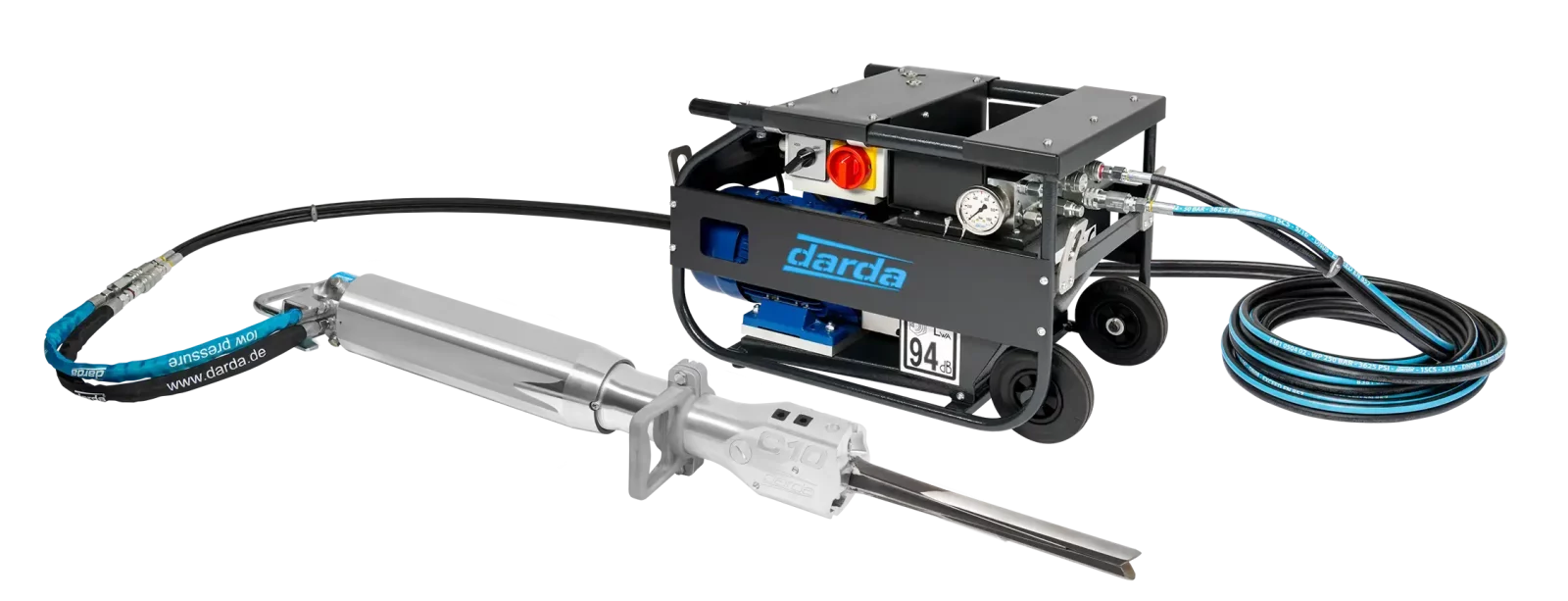

Robuste Mehrlagenschläuche verbinden zuverlässig den Spaltzylinder mit dem Hochdruck-Hydraulikaggregat, welches einen Systemdruck von 50 MPa (500 bar) liefert.

3

Verschiedene Spalteinsätze

Vorherrschendes Ausgangsmaterial und die Anforderung bestimmen den Spalteinsatz. So kann gewährleistet werden immer das beste Spaltergebnis zu erzielen.

4

Robuste Bauweise

Komponenten aus hochwertigstem Aluminium und Stahlwerkstoffen garantieren selbst unter härtesten Bedingungen eine sehr lange Lebensdauer. Wartungsarbeiten sind nahezu überflüssig.

5

Speziell entwickeltes Härteverfahren

Hartmetallschicht der Druckstücke ermöglicht die Übertragung der sehr hohen Kräfte und schützt langanhaltend vor Korrosion, Festfressen und Verschleiß.

6

Schnellwechsel-Vorrichtung

Werkzeugverriegelungssystem ermöglicht schnellen und einfachen Austausch auf der Baustelle.

Stein- und Beton-
spaltzylinder
C10S

1

2

3

4

5

6

Stein- und Beton-
spaltzylinder
C10S

1

Spaltrichtung
vorherbestimmbar

Über das Steuerventil am oberen Handgriff, ist die Spaltrichtung und der Spaltverlauf präzise bestimmbar.

2

Hydraulikschläuche
mit Berstschutz

Robuste Mehrlagenschläuche verbinden zuverlässig den Spaltzylinder mit dem Hochdruck-Hydraulikaggregat, welches einen Systemdruck von 50 MPa (500 bar) liefert.

3

Verschiedene Spalteinsätze

Vorherrschendes Ausgangsmaterial und die Anforderung bestimmen den Spalteinsatz. So kann gewährleistet werden immer das beste Spaltergebnis zu erzielen.

4

Robuste Bauweise

Komponenten aus hochwertigstem Aluminium und Stahlwerkstoffen garantieren selbst unter härtesten Bedingungen eine sehr lange Lebensdauer. Wartungsarbeiten sind nahezu überflüssig.

5

Speziell entwickeltes
Härteverfahren

Hartmetallschicht der Druckstücke ermöglicht die Übertragung der sehr hohen Kräfte und schützt langanhaltend vor Korrosion, Festfressen und Verschleiß.

6

Schnellwechsel-Vorrichtung

Werkzeugverriegelungssystem ermöglicht schnellen und einfachen Austausch auf der Baustelle.

Produkte | Stein- und Betonspaltgeräte | C10S

Darda
Stein- und Betonspaltzylinder –
das Original

Unabhängig überall einsetzbar

Unabhängig von Trägergeräten. Abbruch an schwer zugänglichen Stellen, auf engstem Raum – selbst unter Wasser.

Kraftvoll in Sekunden

Weltweit stärkster Spaltzylinder in Relation zur Größe: bis zu 260 t Spaltkraft.

Vibrations- und staubarm, nahezu geräuschlos

Nutzung auch in bewohnten Gebieten, geschlossenen Räumen und während laufendem Betrieb, Untertage als auch im Gebäude.

Wirtschaftlich und sicher

Keine Zeit- und kostenintensive Sicherheitsmaßnahmen. Kein Steinflug – andere Arbeiten können parallel weiterlaufen.

Maßgenau jederzeit kontrollierbar

Spaltrichtung und Spaltverlauf sind vorab präzise bestimmbar. Bleibendes Material wird verschont.

Robust und leicht

Härteste Einsätze und nur eine Person nötig zum Transport und Bedienen.

Daten
C10S

	C10S N	C10S Jura
Spaltkraft	260 t	220 t
Bohrloch Ø	41 - 43 mm	41 - 43 mm
Bohrlochtiefe	630 mm	560 mm
Gewicht	33 kg	32 kg
Bar-Druck	500 bar	500 bar

Datenblatt C10S | PDF | 824 KB

Katalog | PDF | 17 MB

Daten
C10S

	C10S N	C10S Jura
Spaltkraft	260 t	220 t
Bohrloch Ø	41 - 43 mm	41 - 43 mm
Bohrlochtiefe	630 mm	560 mm
Gewicht	33 kg	32 kg
Bar-Druck	500 bar	500 bar

Datenblatt C10S | PDF | 824 KB

Katalog | PDF | 17 MB

Optionen
und Zubehör

Spezialschmierpaste

Schmierung der Druckflächen des Keils und der Druckstücke garantieren maximale Auslastung der Spaltkraft und Reduzierung von Verschleiß. Wasserabweisend.

Enorme
Spaltkraft
von 260 t

Das maßgenaue Spaltgerät für die Natursteingewinnung

C10S – das maßgenaue Spaltgerät für die Natursteingewinnung

Unter Ausnutzung der geringen Zugfestigkeit von Gestein und Beton ermöglichen die hydraulischen Spaltzylinder kontrollierten, leisen und kostengünstigen Abbruch von innen!

Unser speziell für die Natursteingewinnung ausgelegtes Zylinder-Modell wurde in seiner Auslegung genau für die dort benötigten Eigenschaften konstruiert. Der C10S Spaltzylinder bricht durch seine hohe Spaltkraft sehr exakt sämtliche Arten von Natursteinen und eignet sich besonders für den Bereich der Blockgewinnung.

Ein reduzierter Durchmesser des Spalteinsatzes ermöglicht ein materialsparendes Arbeiten. Besonders in diesem Bereich der Natursteinindustrie kann durch die gleichmäßige Kraftverteilung beim Einsatz mehrere C10S Spaltzylinder in Reihe ein sehr schönes Spaltergebnis erreicht werden. Bei festsitzenden, sogenannten „aufgebrannten“ Blöcken bietet sich der C10S sehr gut als Schiebezylinder an. Die Spaltmethode verursachen keine Haarrisse im Gestein, welche das Material unbrauchbar machen können.

Der handliche Stein- und Betonspaltzylinder verfügt über ein enormes Leistungsgewicht. Eine Person kann in jeder Position und sogar unter Wasser arbeiten, während andere Arbeiten parallel weiterlaufen: Geräuscharm, ohne Erschütterungen und Steinflug.

Funktionsweise
der hydr. Stein-
und Beton-
spaltgeräte

Konventionelle mechanische Methoden zerstören das Gefüge des Materials durch äußere Krafteinwirkung. Fels und Beton können jedoch sehr große Druckkräfte von außen her aushalten. Im Vergleich dazu ist der Widerstand gegenüber einer Kraft, die von innen nach außen wirkt, relativ gering. Auf dieser Tatsache basierte die Entwicklung der Darda Stein- und Betonspaltgeräte.

Sicheres
Keilprinzip

Zuerst wird ein Loch mit der entsprechenden Tiefe und dem richtigen Durchmesser gebohrt, in das dann der Spalteinsatz des Spaltzylinders eingesetzt und ausgerichtet wird, um die Spaltrichtung zu bestimmen. Mit hydraulischem Druck schiebt sich der Keil zwischen die beiden Druckstücke und presst sie auseinander. Die wirksame Spaltkraft von bis zu 413 Tonnen bzw. 4048 kN zerstört das Gefüge von Beton und Fels von innen her. Ein Spalt entsteht in Sekundenschnelle. Dünnere Armierungseisen in bewehrtem Beton reißen ab.
