Stein- und Beton-
spaltzylinder
C2S

1
2
3
4

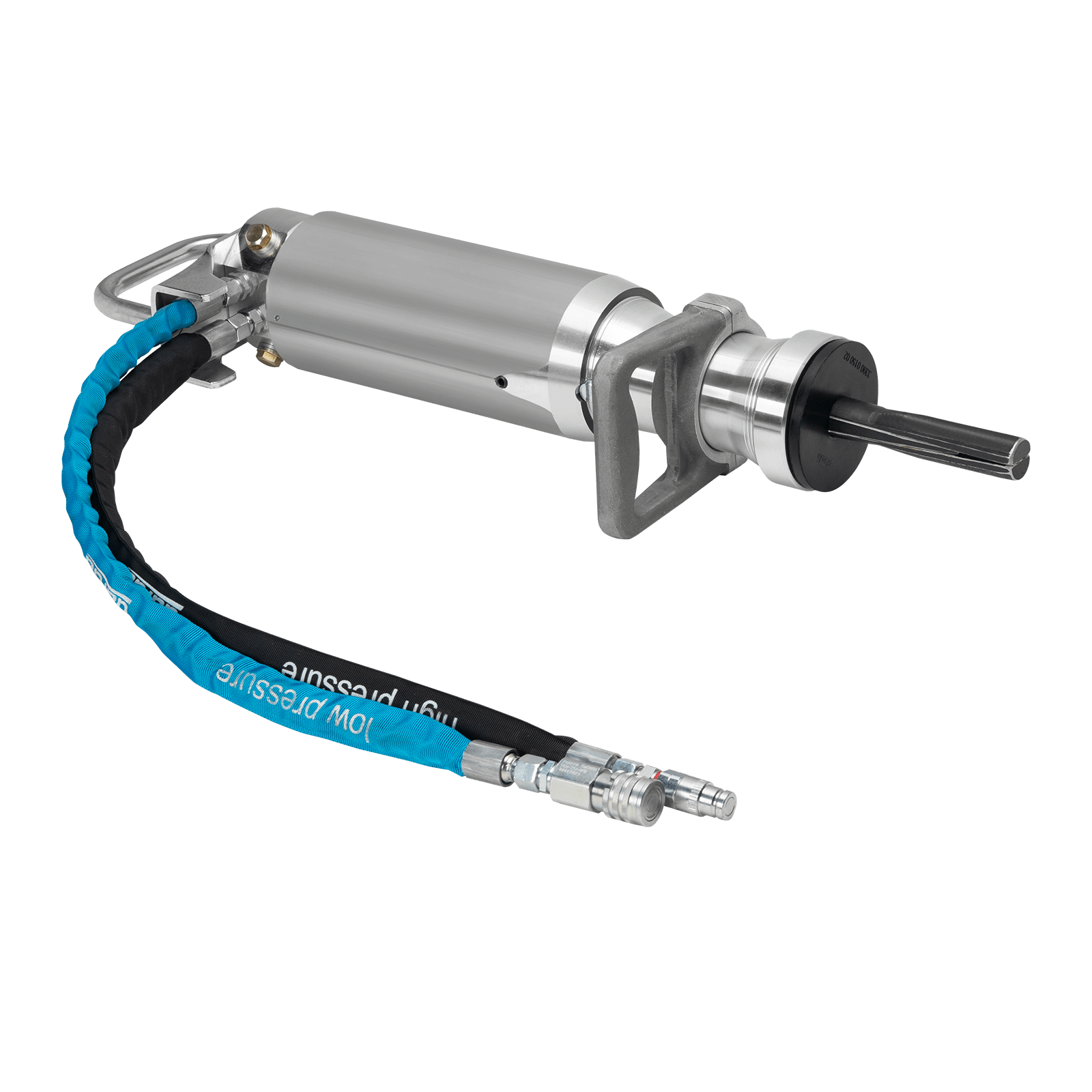

Stein- und Beton-
spaltzylinder
C2S

1
Spaltrichtung vorherbestimmbar

Über das Steuerventil am oberen Handgriff, ist die Spaltrichtung und der Spaltverlauf präzise bestimmbar.

2
Hydraulikschläuche mit Berstschutz

Robuste Mehrlagenschläuche verbinden zuverlässig den Spaltzylinder mit dem Hochdruck-Hydraulikaggregat, welches einen Systemdruck von 50 MPa (500 bar) liefert.

3
Robuste Bauweise

Komponenten aus hochwertigstem Aluminium und Stahlwerkstoffen garantieren selbst unter härtesten Bedingungen eine sehr lange Lebensdauer. Wartungsarbeiten sind nahezu überflüssig.

4
Speziell entwickeltes Härteverfahren

Hartmetallschicht der Druckstücke ermöglicht die Übertragung der sehr hohen Kräfte und schützt langanhaltend vor Korrosion, Festfressen und Verschleiß.

Stein- und Beton-
spaltzylinder
C2S

1
2
3
4

Stein- und Beton-
spaltzylinder
C2S

1
Spaltrichtung
vorherbestimmbar

Über das Steuerventil am oberen Handgriff, ist die Spaltrichtung und der Spaltverlauf präzise bestimmbar.

2
Hydraulikschläuche
mit Berstschutz

Robuste Mehrlagenschläuche verbinden zuverlässig den Spaltzylinder mit dem Hochdruck-Hydraulikaggregat, welches einen Systemdruck von 50 MPa (500 bar) liefert.

3
Robuste Bauweise

Komponenten aus hochwertigstem Aluminium und Stahlwerkstoffen garantieren selbst unter härtesten Bedingungen eine sehr lange Lebensdauer. Wartungsarbeiten sind nahezu überflüssig.

4
Speziell entwickeltes
Härteverfahren

Hartmetallschicht der Druckstücke ermöglicht die Übertragung der sehr hohen Kräfte und schützt langanhaltend vor Korrosion, Festfressen und Verschleiß.

Darda
Stein- und Betonspaltzylinder –
das Original

Unabhängig überall einsetzbar

Unabhängig von Trägergeräten. Abbruch an schwer zugänglichen Stellen, auf engstem Raum – selbst unter Wasser.

Kraftvoll in Sekunden

Spaltet in Sekundenschnelle mit 195 t Spaltkraft.

Vibrations- und staubarm, nahezu geräuschlos

Nutzung auch in bewohnten Gebieten, geschlossenen Räumen und während laufendem Betrieb, Untertage als auch im Gebäude.

Wirtschaftlich und sicher

Keine Zeit- und kostenintensive Sicherheitsmaßnahmen. Kein Steinflug – andere Arbeiten können parallel weiterlaufen.

Maßgenau jederzeit kontrollierbar

Spaltrichtung und Spaltverlauf sind vorab präzise bestimmbar. Bleibendes Material wird verschont.

Robust und leicht

Härteste Einsätze und nur eine Person nötig zum Transport und Bedienen.

Daten
C2S

Spaltkraft
195 t (1913 kN)
Bohrloch Ø
31 - 32 mm (1.22-1.26 in)
Bohrlochtiefe
270 mm (10.6 in)
Gewicht
17 kg (37 lbs)
Systemdruck
50 MPa
Datenblatt C2S | PDF | 824 KB
Katalog | PDF | 17 MB

Zubehör

Spezialschmierpaste

Schmierung der Druckflächen des Keils und der Druckstücke garantieren maximale
Auslastung der Spaltkraft und Reduzierung von Verschleiß. Wasserabweisend.

Enorme
Spaltkraft
von 195 t

Leicht und kurz

C2S – das kleinste
Spaltgerät

Unter Ausnutzung der geringen Zugfestigkeit von Gestein und Beton ermöglichen die hydraulischen Spaltzylinder kontrollierten, leisen und kostengünstigen Abbruch von innen!

Unser kleinstes Zylinder-Modell findet überwiegend im Abbruch von Felsen und Naturstein beim Pressrohrvortrieb seine Anwendung. Das C2-Spaltgerät eignet sich aber auch für die Sekundärzerkleinerung von Felsbrocken, Erweiterung im Untertagebau, Knäpperarbeiten, sowie der Blockgewinnung von Hartgestein in der Natursteinindustrie.

Der handliche Stein- und Betonspaltzylinder verfügt über ein enormes Leistungsgewicht. Eine Person kann in jeder Position und sogar unter Wasser arbeiten, während andere Arbeiten parallel weiterlaufen: Geräuscharm, ohne Erschütterungen und Steinflug.

Funktionsweise
der hydr. Stein-
und Beton-
spaltgeräte

Konventionelle mechanische Methoden zerstören das Gefüge des Materials durch äußere Krafteinwirkung. Fels und Beton können jedoch sehr große Druckkräfte von außen her aushalten. Im Vergleich dazu ist der Widerstand gegenüber einer Kraft, die von innen nach außen wirkt, relativ gering. Auf dieser Tatsache basierte die Entwicklung der Darda Stein- und Betonspaltgeräte.

Sicheres
Keilprinzip

Zuerst wird ein Loch mit der entsprechenden Tiefe und dem richtigen Durchmesser gebohrt, in das dann der Spalteinsatz des Spaltzylinders eingesetzt und ausgerichtet wird, um die Spaltrichtung zu bestimmen. Mit hydraulischem Druck schiebt sich der Keil zwischen die beiden Druckstücke und presst sie auseinander. Die wirksame Spaltkraft von bis zu 413 Tonnen bzw. 4048 kN zerstört das Gefüge von Beton und Fels von innen her. Ein Spalt entsteht in Sekundenschnelle. Dünnere Armierungseisen in bewehrtem Beton reißen ab.

Eine komplette
Spalteinheit
besteht aus drei
Komponenten:

1. Hydraulischer Steinspaltzylinder

2. Hydraulikaggregat

3. Hydraulikschläuche (Hoch- und Niederdruck)
